пирометр бесконтактный инфракрасный

Пирометр или инфракрасный термометр – прибор для измерения температуры объектов по собственному тепловому излучению (в видимой или инфракрасной области) бесконтактным методом.
Бесконтактный    термометр - удобное и надежное средство для измерения температуры на расстоянии.

Версия для печати

Высокотемпературные стационарные ИК-термометры (пирометры) «КМ2ст-Термикс» и «КМ2ст-ТермиксК»

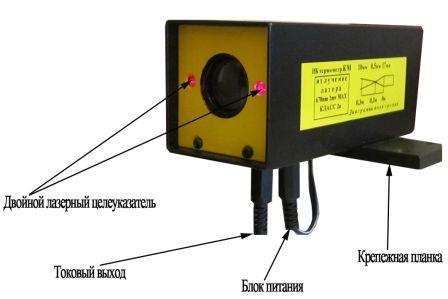

инфракрасный термометр (пирометр) КМ2ст
инфракрасный термометр (пирометр) КМ2ст бесконтактный термометр (пирометр) КМ2ст-Термикс бесконтактный термометр (пирометр) КМ2ст-Термикс
Цена: от 13865 руб.

*Новые функциональные возможности на базе современного микропроцессора
*Работа в узком спектре на коротких длинах волн, что обеспечивает более высокую точность измерения
*Высокое оптическое разрешение
*Лазерный целеуказатель, оптический прицел
*Прочный малогабаритный металлический корпус

Области применения: плавка металлов и стеклоплавильные печи; термическая обработка металлов, непрерывное литье, горячая штамповка; электронно-лучевые печи для переплавки; сварка; обработка индукционным нагревом, вакуумное плавление; термическая обработка полупроводниковых пластин

Технические характеристики:
Диапазон рабочих температур: -20…50ºС
Разрешение по температуре: 1ºС
Погрешность измерения температуры: ±(1+1%)ºС
Показатель визирования: «КМ2ст-Термикс» - 300:1; 500:1
«КМ2ст-ТермиксК» - 100:1; 200:1; 400:1
Время установления показаний: 1 с
Диапазон установки излучательной способности: 0,01…1,00
Блок питания от сети 220В
Габаритные размеры: 110х60х54 мм (без ОП)
Вес: не более 500 г

Основные функции:
Лазерный целеуказатель
Измерение максимальной и минимальной температур
Сигнализация максимальной и минимальной пороговых температур световая и звуковая
Одновременная установка 2-х пороговых температур с сигнализацией выхода за границы диапазона

Дополнительная комплектация:
Вольтовой выход, мВ/ºС
Токовый выход: 0-5мА, 0-20мА, 4-20мА
Цифровой выход c кабелем для подключения к компьютеру через USB-порт
Программа «Termometr» (на диске)
Цифровой выход RS485 (промышленный стандарт)
Оптический прицел к моделям с лазерным целеуказателем
Переносной штатив с дополнительной крепежной планкой
Комплект аккумуляторов с зарядным устройством
Свидетельство о первичной поверке

Комплект поставки:
Блок питания от сети 220В
Паспорт

Гарантия – 2 года

Диапазоны измеряемых температур(ºС)

«КМ2-Термикс» 350…700
400…1000
650…1300
700…1600
800…2000
900…2300
350…1300
350…2000
500…2300
«КМ2-ТермиксК»
600…1000
700…1300
800….1600
900…1800
1000…2000
1100…2300
600…2000
700...2300
Спектральный диапазон, мкм 1-1,6 0,8-1,1

*Разрешение по температуре – 0,1ºС, показатель визирования - 50:1
Температурные диапазоны, не указанные в таблице, обсуждаются при заказе.

Диаграммы поля зрения:

диаграмма поля зрения КМ2ст-Термикс
диаграмма поля зрения КМ2ст-Термикс
Расстояние до минимального поля зрения может быть изменено по желанию заказчика при выборе пирометра

Форма записи при заказе ИК-термометра:
ИК-термометр КМ2стТермикс(700)ЛЦ(300,3), где:
700 – верхняя граница выбранного температурного диапазон
ЛЦ – лазерный целеуказатель
300 – показатель визирования
3 – расстояние в метрах до минимального поля зрения

Варианты диаграмм поля зрения:

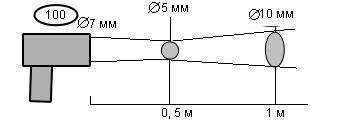

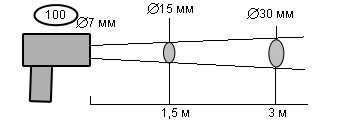

Бесконтактный термометр ТермиксК

диаграмма поля зрения КМ2ст-ТермиксК диаграмма поля зрения КМ2ст-ТермиксК

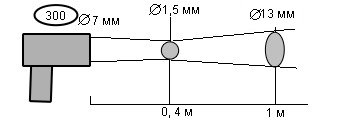

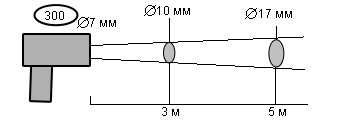

Бесконтактный термометр Термикс

диаграмма поля зрения КМ2ст-Термикс диаграмма поля зрения КМ2ст-Термикс

- Модели с большими показателями визирования (200:1, 400:1 для "ТермиксаК" и 500:1 для "Термикса") будут иметь пропорционально меньшее поле зрения на тех же расстояниях до объекта, но диаметр входного зрачка у этих моделей равен 17мм.

- Расстояние до минимального поля зрения устанавливается в процессе сборки и настройки пирометра и не может изменяться при эксплуатации, но изначально оно может быть разным в зависимости от пожеланий заказчика.

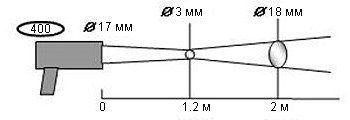

Пример диаграммы поля зрения для модели "ТермиксК" с показателем визирования 400:1

диаграмма поля зрения КМ2ст-ТермиксК

Важной особенностью данной модели является очень высокий показатель визирования 400:1 в малогабаритном корпусе (122х50х43мм), а также резко очерченное поле зрения, что видно из приведенных ниже данных.

Диаметр диафрагмы черного тела, мм

3

30

Расстояние до черного тела

0,4 м

1,2 м

2,4 м

Показания пирометра, ºС

925

938

Показания пирометра, ºС

927

925

924

То есть, при увеличении диаметра излучающей полости черного тела в 10 раз (тепловой поток во входной зрачок пирометра увеличивается при этом в 100 раз), показания пирометра возрастают лишь на 1,5%. При уменьшении расстояния до излучающей полости в 3 раза (с 1,2м до 0,4м) показания пирометра возрастают на 0,25%. Такие характеристики пирометра особенно важны при измерении температуры объектов, сильно различающихся по своим размерам, при этом расстояние до объекта может существенно меняться в процессе измерений.

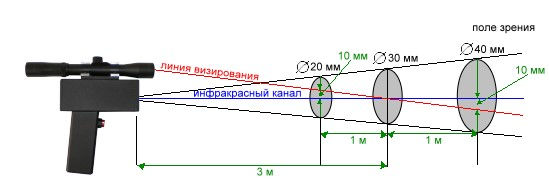

В пирометрах "Термикс" и "ТермиксК" оптический прицел имеет конструктивный параллакс, величина которого определяется расстоянием между осью инфракрасного канала и линией визирования объекта через оптический прицел. При показателе визирования 100:1 это расстояние минимально и равно 30мм в плоскости входного зрачка пирометра, что значительно меньше, чем в пирометрах "Кельвин" и "КМ". Так как центр перекрестия прицела совмещается при юстировке с центром поля зрения пирометра на определенном расстоянии, то при изменении расстояния до объекта измерения точность наведения на объект снижается, но она тем выше, чем меньше значение конструктивного параллакса (см. рисунок).

диаграмма поля зрения КМ2ст-Термикс

Пирометры серий "Термикс" и "ТермиксК" обладают узконаправленной диаграммой поля зрения, что позволяет проводить измерения через отверстия небольшого диаметра в стенках большой толщины, а работа в узком спектральном диапазоне на коротких длинах волн существенно повышает точность измерений в реальных условиях по сравнению с широкоспектральными пирометрами. Необходимо подчеркнуть, что по данным характеристикам пирометры серий "Термикс" и "ТермиксК" значительно превосходят пирометры серий "Кельвин" и "КМ".

  Скачать паспорт модели
